>产品介绍
·（原常压密闭水箱国家建筑标准设计图集98R109，自2002年3月1日起图集号已经改为98R401-1）

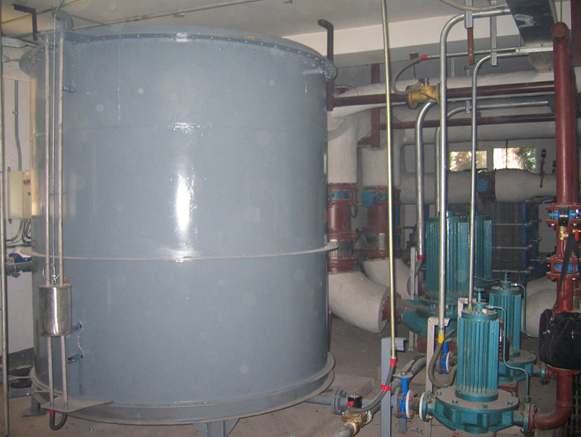

· 1. 常压密闭水箱与常温除氧设备配套用于储存除氧水。由于箱内设有浮盖，并在浮盖与箱壁之间连接橡胶板，使储水与大气隔绝，防止除氧水从大气回氧；而且当水箱进水时箱内不会升压，出水时不会抽空，始终保持常压状态；
· 2. 根据常压密闭水箱的特点，它也可推广用作热水供暖高位膨胀水箱及蒸气供暖回收储存100℃以下冷凝水，以防止当水位降低后从大气中回氧
·3. 箱内橡胶筒为普通橡胶板，采用万能胶（聚氨酯类）粘制，筒长为水箱高H＋100mm。为保证粘合严密牢固，橡胶与水箱粘结端直径应为水箱直径D－15mm，与浮盖粘接端应为浮盖直径d－10mm，所有粘结层宽度为40mm
·4. 橡胶筒与水箱和浮盖粘结后的环形折返槽内，按设计数放置一排玻璃球，其作用是为保证折返槽随浮盖升降时保持稳定下垂，从而使橡胶筒不致被水顶出浮盖；
·5. 水箱各部件焊接时，凡需防漏水的焊缝应连续焊，否则可间断焊。试水合格后，内、外表面刷防锈漆外加刷灰色面漆；
·6. 根据水箱结构特点，水箱仅在箱底设一接管口，使用时可按需要在箱外接管上分接进、出、排水管。对于5－8号水箱安装时应在箱底梁下加筑砖或混凝土支座；
·7. 水箱侧壁顶部设有一手动放气阀，作为水箱启用时放气用，待满水后即可关闭
·8. 水箱外侧装有液位显示控制器，随带高、低液位声光报警箱，根据实际需要可与水泵启、停连锁，实现自控。由于液位显示浮球设在箱外，通过引线与箱内浮盖连结，故它显示的高、低液位，正好与它装在箱内方式相反。这在连接信号线时务必注意
·9. 必要时用户可将几个水箱并联在一起使用。但注意应采用相同规格水箱，且置于同一标高，这时只需在其中一个水箱上装设液位显示控制器
>产品规格
|
水箱号 |
水箱外径(mm) |
水箱总高(m) |
水箱容量(m3) |
水箱重量(Kg) |
|
1# |
Æ800 |
1.15 |
0.35 |
150.5 |
|
2# |
Æ1000 |
1.35 |
0.7 |
213.4 |
|
3# |
Æ1200 |
1.55 |
1.24 |
283.8 |
|
4# |
Æ1400 |
1.75 |
2.0 |
367.7 |
|
5# |
Æ1600 |
1.95 |
3.0 |
523.3 |
|
6# |
Æ1800 |
2.15 |
4.85 |
643.2 |
|
7# |
Æ2000 |
2.35 |
5.9 |
947.4 |
|
8# |
Æ2200 |
2.55 |
7.97 |
1142 |
|
9# |
Æ2400 |
2.6 |
10.86 |
1463 |
|
10# |
Æ2500 |
2.8 |
12.76 |
1816 |
|
11# |
Æ2600 |
2.8 |
13.80 |
1962 |
|
12# |
Æ2800 |
3.0 |
17.24 |
2200 |
|
13# |
Æ3000 |
3.0 |
19.79 |
2383 |
>特别说明
本公司在长期的水箱制作过程中，积累了丰富的实践经验，对常压密闭水箱国家标准图集98R109进行了全面优化改进，修正了原图集中的缺陷，使之结构更趋合理，水箱运行极为稳定可靠。
