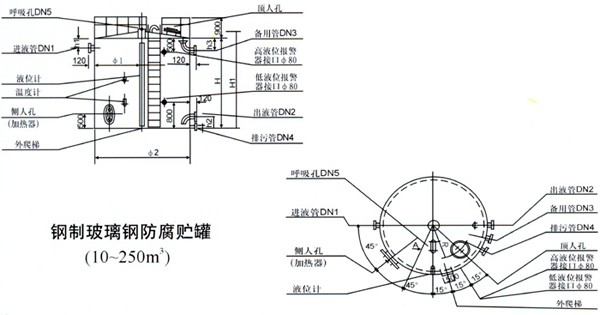

钢铁玻璃钢防腐贮罐规格及外形尺寸表（毫米）
|
容积 |
Φ1 |
Φ2 |
H |
H1 |
h1 |
h2 |
h3 |
DN1 |
DN2 |
DN3 |
DN4 |
DN5 |
B |
C |
E |
R |
r |
外表面积 m3 |
箱体重 kg |
荷重 t |
|
10 |
2380 |
2400 |
2610 |
600 |
500 |
180 |
350 |
由 工 程 设 计 确 定 |
由 工 程 设 计 确 定 |
80 |
50 |
50 |
190 |
129 |
310 |
750 |
500 |
29 |
1886 |
12 |
|
20 |
3080 |
3100 |
3012 |
600 |
500 |
230 |
350 |
80 |
50 |
50 |
190 |
129 |
310 |
1100 |
500 |
44 |
2985 |
30 | ||
|
30 |
3780 |
3800 |
3012 |
600 |
500 |
215 |
400 |
100 |
80 |
50 |
220 |
168 |
340 |
1450 |
800 |
58.5 |
3775 |
38 | ||
|
50 |
4012 |
4032 |
4300 |
800 |
500 |
215 |
400 |
100 |
80 |
50 |
220 |
168 |
340 |
1500 |
900 |
80 |
5366 |
56 | ||
|
75 |
4512 |
4532 |
5014 |
800 |
500 |
215 |
400 |
100 |
80 |
50 |
220 |
168 |
340 |
1850 |
1000 |
103 |
7750 |
93 | ||
|
100 |
5280 |
5360 |
5219 |
5578 |
800 |
330 |
500 |
150 |
100 |
80 |
240 |
198 |
360 |
2200 |
1200 |
132 |
8756 |
110 | ||
|
150 |
6480 |
6560 |
5219 |
5673 |
800 |
330 |
500 |
150 |
100 |
80 |
240 |
198 |
360 |
2800 |
1800 |
147 |
9993 |
160 | ||
|
200 |
6480 |
6560 |
6509 |
6963 |
800 |
398 |
500 |
150 |
100 |
80 |
240 |
198 |
360 |
2800 |
1800 |
200 |
13110 |
215 | ||
|
250 |
7150 |
7230 |
6509 |
7008 |
800 |
398 |
500 |
150 |
100 |
80 |
240 |
198 |
360 |
3000 |
2000 |
228 |
14802 |
265 |
