污水废水池臭气收集处理装置
  • 作者:臭气收集罩    来源:江苏利丰环保科技有限公司    时间:2018/8/12    点击:1945

本实用新型公开了一种污水池臭气收集处理装置,包括集气罩、至少一组喷淋塔、风机、排气管,所述的污水池为矩形或圆形,所述的集气罩设有多个,所述集气罩在污水池边均匀设置,所述集气罩吸口朝向污水池中部,所述集气罩依次与风机、喷淋塔、排气管连通;所述的喷淋塔包括塔体、加药箱、收集箱;所述的喷淋塔为两组,所述的两组喷淋塔管道连通。本实用新型简单方便,可高效清除污水池所产生臭气。

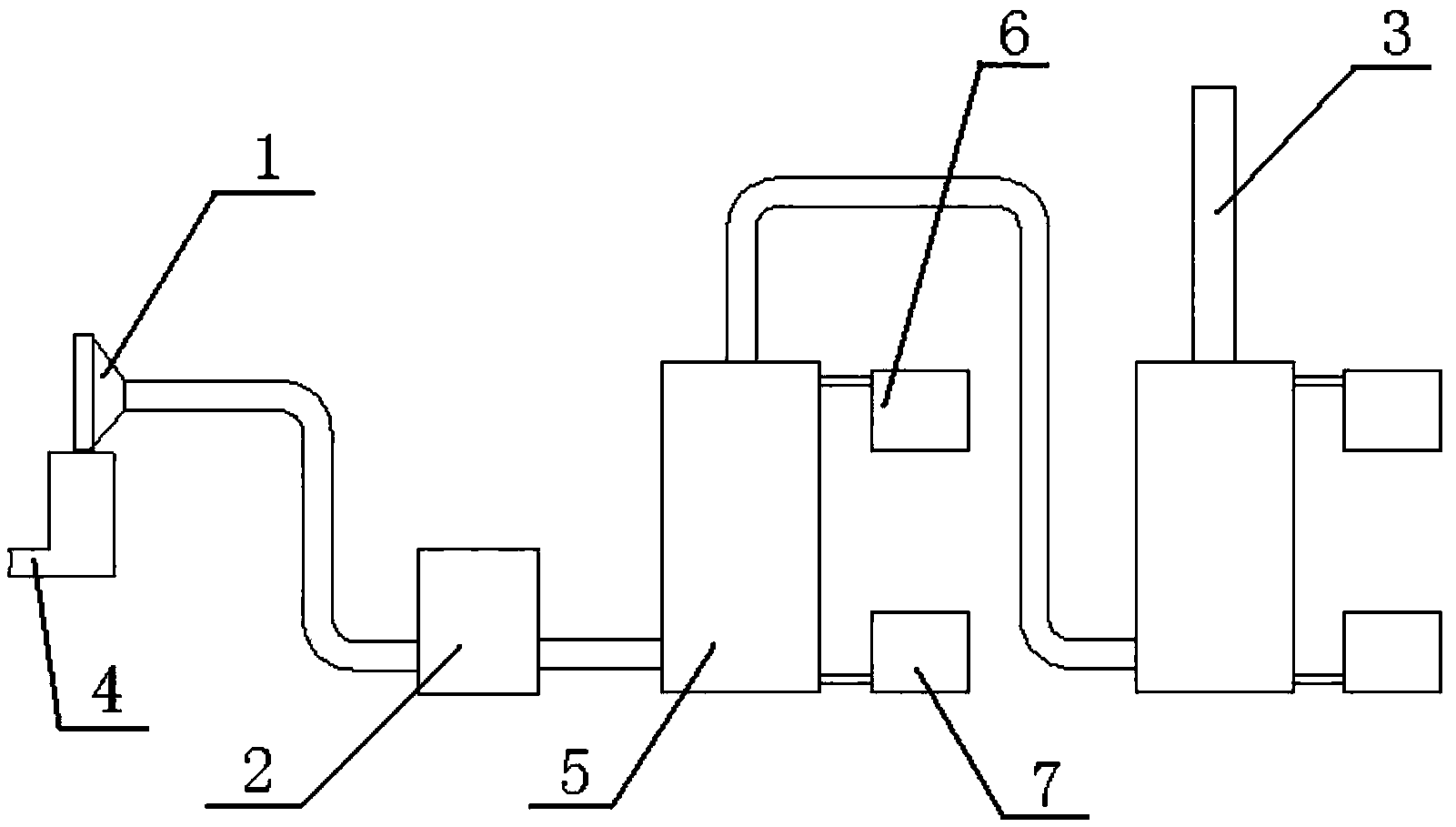

  摘要附图



  权利要求书

  1.一种污水池臭气收集处理装置,包括集气罩、至少一组喷淋塔、风机、排气管,其特征在于,所述的污水池为矩形或圆形,所述的集气罩设有多个,所述集气罩在污水池边均匀设置,所述集气罩吸口朝向污水池中部,所述集气罩依次与风机、喷淋塔、排气管连通。

  2.根据权利要求1所述的污水池臭气收集处理装置,其特征是,所述的喷淋塔包括塔体、加药箱、收集箱。

  3.根据权利要求1所述的污水池臭气收集处理装置,其特征是,所述的喷淋塔为两组,所述的两组喷淋塔管道连通。

  说明书

  污水池臭气收集处理装置

  技术领域

  本实用新型涉及一种环保装置,尤其是涉及一种污水池臭气收集处理装置。

  背景技术

  印染厂产生的废水,通常都要经过污水池的处理,其中,污水池大都采用微生物处理废水的方法,是指在无氧或微氧的环境下,通过厌氧微生物的作用,将废水中各种复杂有机物分解、转化为简单稳定的化合物,同时释放能量,这些化合物主要包括甲烷、二氧化碳、水、硫化氢、氨等,众所周知的是,这些化合物中包含有人体难以忍受的气味,此外,污水池虽然不需要氧气,但也不是全封闭的结构,它都设有通气孔以免气体膨胀产生其它危险,因此,污水池周围空气中往往会有恶臭气味,给工人或路过居民带来不适感。

  发明内容

  本实用新型是为了解决污水池在废水处理过程中产生恶臭气体使人感觉不适的问题,提供一种简单方便,可高效清除污水池所产生臭气的污水池臭气收集处理装置。

  为了实现上述目的,本实用新型采用以下技术方案:污水池臭气收集处理装置,包括集气罩、至少一组喷淋塔、风机、排气管,所述的污水池为矩形或圆形,所述的集气罩设有多个,所述集气罩在污水池边均匀设置,所述集气罩吸口朝向污水池中部,所述集气罩依次与风机、喷淋塔、排气管连通。污水池的大小尺寸不一,有的污水池尺寸很大,在污水池顶部设置集气罩的话,跨度很大,受大风和重力影响较大,本方案在污水池周边设置一圈集气罩,采用多点同吸的方式,可将大部分污水池的臭气吸取走;采用风机通过集气罩抽吸污水池中气体,在风机和排气管中间设置喷淋塔,气体通过喷淋塔时,药液从上往下喷淋,与气体中部分成分发生反应从而去除异味,去除异味后的气体经排气管排入周边空气。

  作为优选,所述的喷淋塔包括塔体、加药箱、收集箱。加药箱用于给喷淋塔内加入吸收臭气的药物,收集箱用于收集废料。

  作为优选,所述的喷淋塔为两组,所述的两组喷淋塔管道连通。两组串联的喷淋塔,便于提高除臭效果,喷淋塔数量也可根据污水池的大小设置;如果污水池很大,还可以用多组集气罩+风机+喷淋塔+排气管的方式,每组处理一部分污水池臭气,合起来解决污水池全部臭气问题。

  因此,本实用新型具有如下有益效果:(1)简单方便;(2)可高效清除污水池所产生臭气。
